以化學氣相沉積法在藍寶石和矽基板上生長大面積晶圓級少層 2D MoTe 2 和 MoS 2

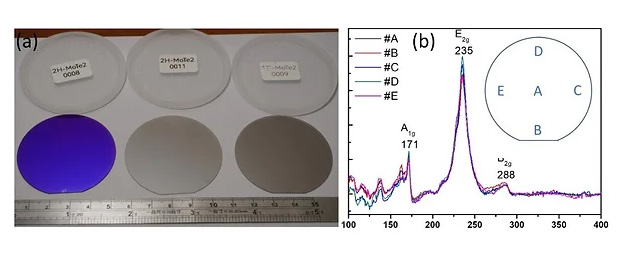

圖 I (a) 在 2 英吋 SiOy/Si 複合基板（左手側）上生長的幾層 2H-MoTe 2 薄膜的 2 英吋晶圓的典型照片。 中間的晶圓顯示了在藍寶石基板上生長的幾層 2H-MoTe 2 薄膜。 右側的晶圓顯示了 IT’-MoTe 2 ，這是一種在藍寶石基板上生長的多層薄膜。 (b) 在 2 吋藍寶石基板上生長的 2H-MoTe 2 的拉曼光譜。

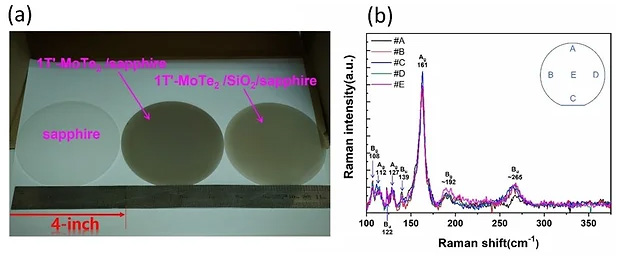

圖2 (a)4吋藍寶石基板（左）、在4吋藍寶石基板上生長的多層IT’-MoTe 2 薄膜（中）和多層IT’-MoTe 2 薄膜的典型照片(b) 在4 英寸藍寶石基板上生長的1T’-MoTe 2 薄膜的拉曼光譜。根據所得的峰，我們的研究得出結論：MoTe 2 處於 2H 相。 Fraser 等人先前的研究。 透過分析E 2 g和B 2 g的拉曼峰位置間接確定了2H-MoTe 2 的層數。 在我們的研究中，對 2 英吋晶圓的原子力顯微鏡檢查證實 2H-MoTe 2 薄膜由五層組成。 我們也觀察到在4吋藍寶石和SiO2/藍寶石複合基板上生長的少層1T’-MoTe 2 薄膜的照片如圖2(a)所示。 267 和 162 cm -1 處的峰分別對應於 Ag 和 Bg 模式峰，顯示此 MoTe 2 為 1T’ 相。 此外，從晶圓上五個點獲得的拉曼光譜表明，在藍寶石上生長的少層 1T’-MoTe 2 薄膜具有可接受的材料品質和厚度均勻性。 基於拉曼光譜分析，這些晶圓在晶圓內表現出令人滿意的均勻性。 此外本團隊亦開發透過傳統的光刻和化學蝕刻技術對少層 MoTe 2 和 MoS 2 薄膜進行圖案化。 光刻和蝕刻過程形成了MoTe 2 台階，如圖3所示。
圖 3 透過標準光刻和化學蝕刻技術從圖案化的少層 2H- 和 1T’-MoTe 2 薄膜上拍攝的典型照片。

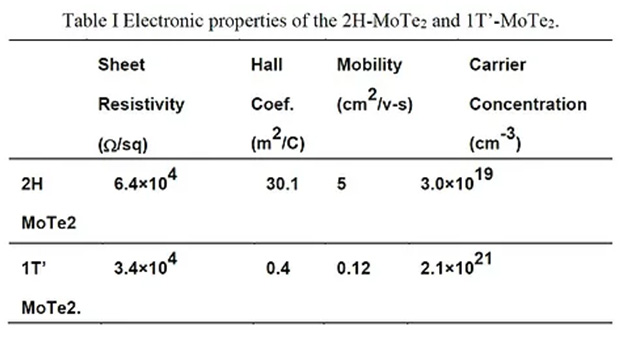

霍爾效應測量用於確定 2H-MoTe 2 和 1T’-MoTe 2 的電氣性能。 結果列於表I中。這些薄膜表現出p型行為，並且即使在大氣中儲存數週後其電子性能仍保持穩定。 1T’-MoTe 2 薄膜具有半金屬特性，具有相對較低的霍爾遷移率和較高的電洞濃度。 我們的研究也分析了 532nm 雷射激發的 MoS 2 的拉曼光譜。 如圖 4 所示，確定了兩種模式：面內 E 2 g 模式和麵外 A 1 g 模式。 這些模式分別位於 386 和 406 cm -1 處。 這些峰值的存在證實了 MoS 2 處於多層狀態。 根據 Li 等人的說法，這兩種模式之間的間隔隨著材料厚度的減小而減小，這表明 MoS 2 的層數[10]。 利用原子力顯微鏡對製備的2吋晶圓進行分析，發現MoS 2 少層薄膜為1-5層，可透過調整生長條件來精確控制。 在我們的實驗室中，我們開發了使用冷壁 CVD 方法在矽和藍寶石基板上生產晶圓級和少層連續薄膜 2H-MoTe 2 和 1T’-MoTe 2 的生長過程。 拉曼光譜和 AFM 表面形貌分析證實，這些薄膜的晶相和厚度是均勻的。 薄膜的厚度可控制在 3-6 nm之間。 霍爾效應測量表明，2H-MoTe2 和 1T’-MoTe 2 的少層薄膜分別表現出半導體和半金屬特性。 我們目前正在分析它們的特性和潛在應用，我們歡迎與有興趣研究與 2D TMD 相關的先進設備或基礎物理主題的研究人員或團隊合作。
圖4 在2吋藍寶石和SiO 2 /Si基板上生長的少層和單層MoS 2 的典型拉曼光譜。插圖顯示了本團隊在藍寶石基板上生長的少層MoS 2 所拍攝的典型照片。基於塔姆電漿共振之紅外光半導體偵測器研製
